一、Q型暖风机概述: 1.Q型暖风机由钢制散热器,风机,电机三大部件组成; 2.钢制散热器采用Φ22×2(mm)无缝钢管绕16×0.5(mm)螺旋波纹翅片后,承压,耐腐 蚀性能及传热效果好; 3.Q型暖风机结构简单,体积小,质量轻,安装方便,耗电量低; 4.Q型暖风机适应于以蒸汽为热媒的各类大、中型空间的采暖、通风、干燥、除湿等; 5.Q型暖风机型号表示举例说明:4Q 4—轴流通风机机号; Q—以蒸汽为热媒的暖风机; 二、Q型暖风机结构及安装尺寸 型 号 规 格 | 4Q | 5Q | 7Q | 8Q | 散热器散热面积m² | 11.07 | 20.03 | 34.43 | 49.88 | 配用通风机 型号 | SF3G-4 | SF4G-4 | SF5G-4 | SF6G-6 | 配用电机功率(kw) | 0.25 | 0.55 | 0.75 | 1.1 | 主 要 外 形 及 安 装 尺 寸 (mm) | A | 500 | 670 | 840 | 1000 | B | 500 | 670 | 840 | 1010 | C | 450 | 620 | 790 | 960 | L | 656 | 826 | 996 | 1156 | a | 640 | 640 | 660 | 800 | b | 145 | 230 | 315 | 400 | Φ | 390 | 490 | 600 | 700 | G″ | 1¼″ | 1¼″ | 1½″ | 2″ | 重量(Kg) | 68 | 109 | 187 | 255 |

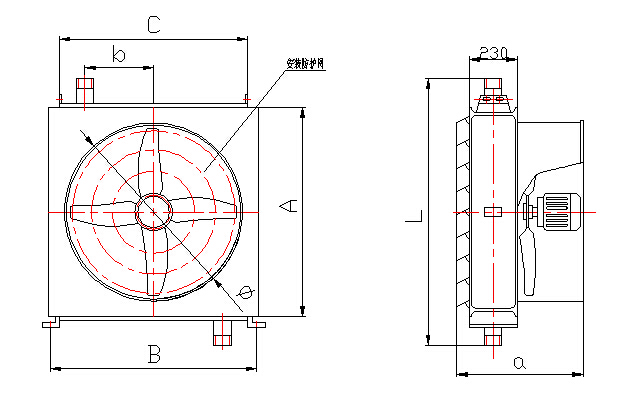

注:散热排管为三排,叉排排列 Q型暖风机百叶窗开度可以调整,以得到适合的气流。 三、Q型暖风机技术参数 型 号 规 格 | 4Q | 5Q | 7Q | 8Q | 标准风量(m³/h) | 2060 | 4150 | 7170 | 10100 | 平均风速度(m/s) | 2.85 | 3.0 | 3.24 | 3.1 | Q型蒸汽暖风机在不同 蒸汽压力(MPa)下, 当进风温度为15℃时, 散热量KCal与出风温 度℃(散热量/出风温度) | 0.1 | 20900/54.9 | 35100/54.9 | 53600/51.7 | 92500/56.3 | 0.2 | 23450/60.0 | 38200/60.0 | 60500/56.4 | 104000/61.5 | 0.3 | 25600/63.3 | 41700/63.8 | 65500/60.0 | 113000/65.5 | 0.4 | 27400/66.8 | 44200/67.0 | 75700/62.7 | 120000/68.6 | 正常工作噪音(分贝) | 65 | 70 | 74 | 70 |
