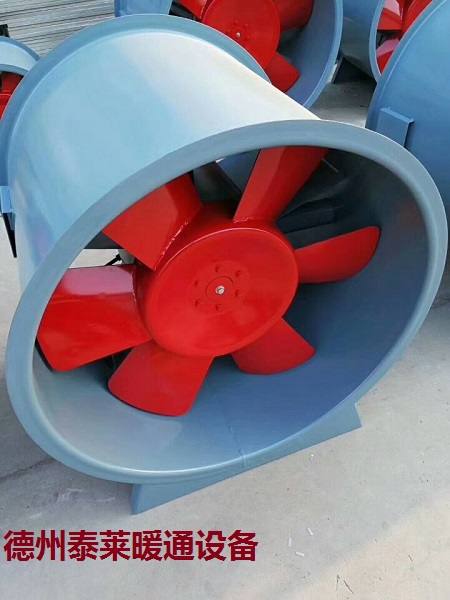

HTF-I-4.5/5/6/7/8/9温消排烟轴流风机 HTF系列消温排烟风机性能的选择和型号说明 风机性能表中列出的是率范围内的性能,按风量分为五个性能点,选用时按性能表为准。 HTF-I-4.5/5/6/7/8/9温消排烟轴流风机 出厂的风机合格品质在额定风量下,全压值误差不超过±5%,性能选用表是标准状态下的性能,无论技术文件或定货要求的性能均以标准状态为准。
风机安装方式可分为卧式和屋项式,如对风量、全压、安装尺寸等性能有特殊要求时,我厂将为您另行设计生产。 HTF-I、HTF-II表示常压型消温排烟风机,叶型采用轴流式:HTF-I(单速)和HTF-II(双速)两种;HTF-III、HTF-IV表示中压型消温排烟风机,叶型采用斜流式:有HTF-III(单速)和HTF-IV(双速)两种。 HTF-X为消音型消温排烟风机,用户可根据实际需要用不同的种类。 HTF-W系列屋顶式消温排烟风机,用户可根据实际需要选用阴燃型玻璃钢风帽或钢制风帽。 →HTF-I系列单速消温排烟风机性能参数表 规格 | 叶轮直径mm | 风量m3/h | 全压Pa | 转速rpm | 功率KW | 噪声dB(A) | | | | | | | | №6 | 600 | 13197-16090 | 510-760 | 2900 | 5.5 | ≤86 | №6.5 | 650 | 16254-51652 | 512-702 | 1450 | 5.5 | ≤88 | №7 | 700 | 18908-24380 | 610-728 | 1450 | 7.5 | ≤88 | №8 | 800 | 26012-31421 <, /TD> | 600-72 3 | 1450 | 7.5 | ≤89 | №9 | 900 | 27513-33510 | 562-840 | 1450 | 11 | ≤90 | №10 | 1000 | 35000-45679 | 630-770 | 1450 | 11 | ≤90 |
|
