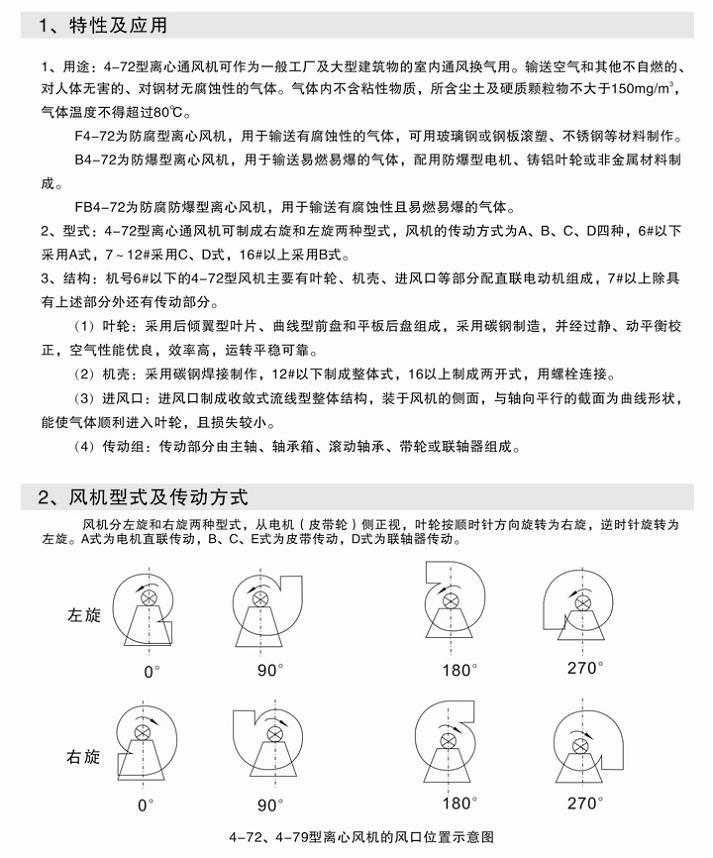

S4-72-11No.4.5/5.0/6A玻璃钢离心风机 1、本公司生产的F4-72型系列风机和YBF4-72型系列爆风机是按家标准制做的新型耐腐蚀离心式通风机,是以优质碳素钢为骨架,以特定工艺加工的聚脂玻璃钢进行复合制做,不但具有全玻璃钢风机的耐腐蚀性能,也具备了钢质风机的结构强度。 2、F4-72-12型离心通风机适用于排送温度不超过80℃的腐蚀性气体,可用作一般工厂及建筑物通风换气。YBF4-72型爆离心风机用于爆通风系统,性能结构与F4-72型风机相同。 3、风机由叶轮、机壳、进风口、支架等组成。№6C以上配传动机构、A式为叶轮和电机直接传动,C式为皮带传动,D式为联轴器传动。传动方式也可按用户要求特殊制作。 S4-72-11No.4.5/5.0/6A玻璃钢离心风机 A、叶轮为机翼型后倾式,用优质钢板作为骨架,经特殊性处理后按特定工艺制作玻璃钢腐层;具有强度,空气动力性能好等特点,经两次平衡精度达G5.6级,整体运转平稳。 B、机壳以玻璃钢制作的整体蜗壳型结构。内表面平滑,阻力小;进风口为玻璃钢制作整体收敛式,经精加工后用螺钉固定在机壳入口侧,精度,能使气体顺利进入叶轮,流动阻力小。 C、传动组:A式、C式、D式三种传动方式的风机。主轴均以优质钢制成,和腐蚀气体接触处有特殊的护层,结构简单,维护方便。 D,支架由A3钢焊接而成。 适用范围:特别适用与各种型式的废气净化塔配套使用。是废气净化塔的理想的辅机设备。 生产范围:该产品的型号有: No3A No3.5A No4A No4.5A No5A No6A No6C No8C No10C No12C No6D No8D No10D No12D 其他说明:风机的安装、调整和试运转 1、风机安装时,应检查各零件连接是否牢固,转动是否灵活等,并要检查机壳内有无杂物。 2、风机与基础结合面、进出口风管连接时,应调整自然吻合,不得强行连接,绝不允许风管的重量集中在机壳上,以免机壳变形影响正常运转。风机进出口风管应用软管连接,并注意风机的水平位置。 3、安装后试拨叶轮转动,检查是否灵活,发现不妥之处应及时调整。
|
