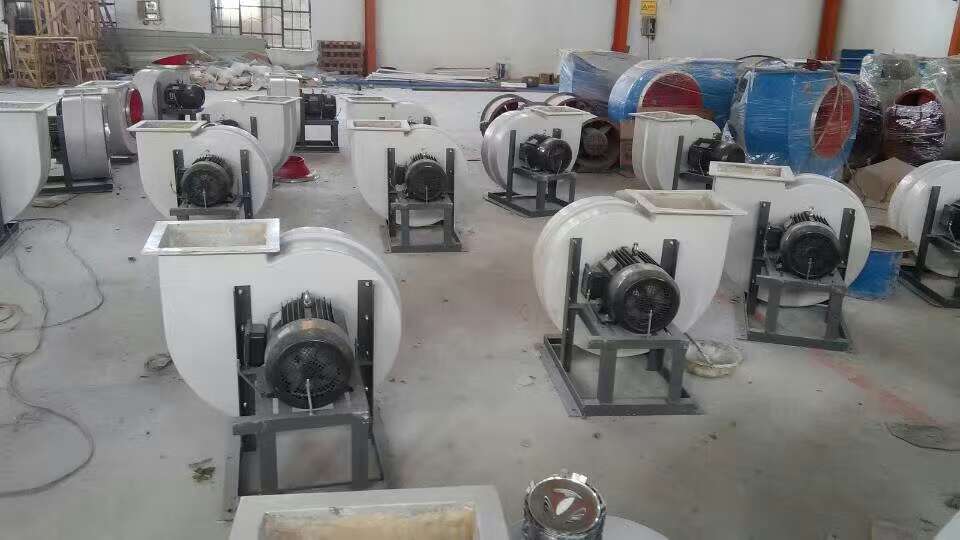

直联离心管道风机ISQ-300/425/500 安静平稳噪音低;出口宽阔,降低出口风速,降低噪音;G2.5平衡等级;铝制叶轮,转动惯量小,启动功率小;192种安装形式和出风方向组合,适应各种安装场合;体积小,用途多:排风、送风、消排烟、爆排风;后倾离心叶轮,效率,效区宽;两侧均带检修门,维护方便; 直联离心管道风机ISQ-300/425/500 盘和平板后盘组成,用钢板或铸铝合金制造,并经动、静平衡校正,空气性能良好,效率,运转平稳。 机壳做成三种不同型式。NO2.8-12机壳作成整体,不能拆开,NO16-20的机壳制成三开式,除沿中分水平分为三半外,上半部再沿中心线垂直分为二半,用螺栓连接。 进风口制成整体,装于风机的侧面,与轴向平行的截面为曲线形状,能使气体顺利进入叶轮,且损失较小。 型风机可作为易燃挥发性气体的通风换气用。气体内不许有粘性物质,所含尘土及硬质颗粒物不大于150mg/m3.气体温度不得超过80℃。B4-72型风机的性能与选用件及基础尺寸与4-72型*,可按其样本选择。该风机结构基本与4-72型相同,No2.8-6A采用B35型带法兰盘与底脚的电动机。No6~12C、D电动机选用该表中与Y系列对应的YB系列,安装型式为B3.F4-72型风机采用玻璃钢质材用于输送腐蚀性气体,其性能与基础尺寸同于4-72型。 从电动机一侧正视,叶轮顺时针旋转,称为右旋风机,以“右"表示,叶轮逆时针旋转,称为左旋风机,以“左"表示。风机的出口位置,以机壳的出风角度表示。4-72型风机NO2.6-6出厂时均做成1种形式,使用单位根据要求再安装成所需要的位置,订货时不需注明。NO2.8出风口位置调整范围0°~225°,间隔是22.5°。NO8~12出风口位置调整范围0°~225°,间隔是45°。NO16~20出风口位置制成固定的三种0°、90°、180°,不能调整,订货时需注明。风机的传动方式有A、B、C、D四种。4-72型风机中NO2.8-6采用A式传动,NO8-12采用C、D式传动,NO16-20采用B式传动。
|
