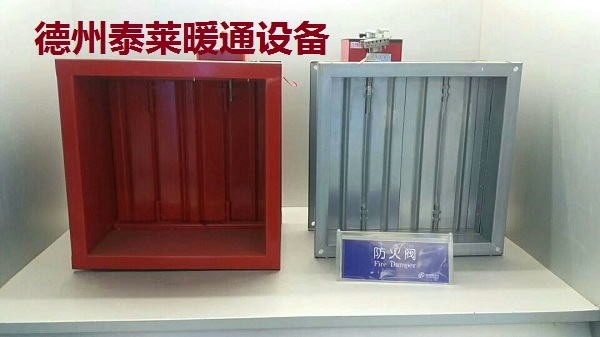

PYF SDC-K排烟阀1排烟火阀

主要功能、特点：

控制中心输入DC24V电源，阀门迅速打开；

手动开启；

输出开启信号，与消风机联锁；

手动复位关闭；

PYF SDC-K排烟阀1排烟火阀

280℃温感器动作，重新关闭阀门；

PYFH—02SYDW远控排烟火阀可远距离电动开启，手动开启，手动关闭；

主要技术参数：

动作电压/电流：DC24V／O.7A；

漏风量：290m3/h·㎡(标准状态)；

PYFH—02SYDW远控钢缆绳长度≤6M；

熔断器动作温度：280℃。

结构：

主要部件：阀体、阀片、轴衬、执行机构、熔断器；

规格尺寸：

矩形：400×400×320～2000×1250×320

圆形：Ф320～Ф1500，厚度：L=320

应用于排烟系统的管道上或在排烟风机的吸入口处。

    适用于排烟系统的管道上或在排烟风机的吸入口处。火灾发生时，操作装置在电讯号DC24V或手动作用下将阀门打开，进行排烟，当排烟气流温度达280时温度熔断器动作，再将阀门自动关闭，隔断气流。

    性能特点：

    1.烟感元件发出火警信号，控制中心接通DC24V电源，使阀门打开。

    2.手动使阀门打开。

    3.手动复位。

    4.温度280时熔断器动作，重新关闭阀门。

    5.阀门动作，输出电讯号，与消系统联锁。

    6.PYFH-YSDW型为远距离控制（不超过6m）。

    主要技术参数

    1.漏风量<压差300pa>： ≤700m3／m2.h

    2.控制电压：           DC  24V

    3.动作电流：           0.3A

    4.微动开关接点容量：   AC380V  3A

    5.全开时阻力系数：     <0.5

    结构

    1.主要部件：阀体、阀叶、轴、轴衬、检查口、执行机构

    2.A尺寸≥1250时，加中间框，叶片分隔。

    3.B尺寸≥1500时，执行机构装2只。

    4.执行机构扭簧扭力可三档调节。

    火阀：

消闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以保证密封面的密封性。
