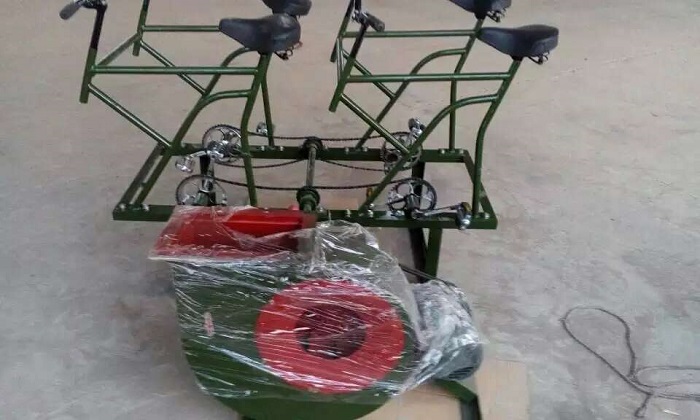

DJF-1电动脚踏车两用通风机 电动脚踏车两用通风机,1、风机选型应根据进风系统的风量、压力损失来确定 2、计算风量和压力损失时应分别计算情节通风时的新风量和滤毒通风时的新风量及相应风量下的压力损 DJF-1电动脚踏车两用通风机失。 3、如果清洁通风和滤毒通风合用一个风机时,应按二者的zui大风量及其压力损失选用风机;如果清洁通风和滤毒通风分别设置进风机时,应按清洁通风新风量及其压力损失、滤毒通风新风量及其压力损失分别选用的进风机。 DJF-1电动脚踏车两用通风机 一、DJF-1型脚踏电动两用风机 DJF-1型脚踏电动两用风机是由上海市人乎研所和上海市飞机设计研究所共同研制的,该风机是人工事,空地下室在战争时电源被毁,敌方使用原子、化学或细菌的情况下,采用滤毒式通风护不可少的设备。其技术指标的重点,是保证战争时人力驱动情况下,满足400人单元的滤毒式通风要求,同时,考虑到平、战结合,可利用电源为人工事,地下旅馆、餐厅和商场等进行通风换气。 二、DJF-1型脚踏电动两用风机主要技术参数 1.战争时(脚踏驱动) 在四个人驱动,脚踏转速为n=40转/分时。 风量:Q≮1200立方公尺/小时。 风压:(全压):P≮120毫米水柱。 四个一般体力的人,能连续运转20分钟以上。 2.平时(电动) 用Y90S-4电动机传动(电机功率N=1.1千瓦,转速n=1400转/分,电源为三相380伏)。 风量:Q=2600~3060立方米/小时。 风压:(全压)P=90~60毫米水柱。 三、DJF-1型脚踏电动两用风机安装与风机 1.安装前应仔细检查通风机各连接部分,叶片与机壳是否有碰擦现象。按图校正风口与叶轮之间间隙尺寸,而保持为水平位置。 2.如机架为散装件装箱,则应将散装件按DJF-1型风机外形尺寸图整装成机架后,按图示地脚螺栓尺寸,共(11处)分别将机架及增速箱固定到位,尽量使两轴线同心并在其连接处“铰链联轴器”上装园。然后按使用说明书维护保养一节进行电动、脚踏变换工况(工况变换手把设在增速箱一侧)试运转。
|
